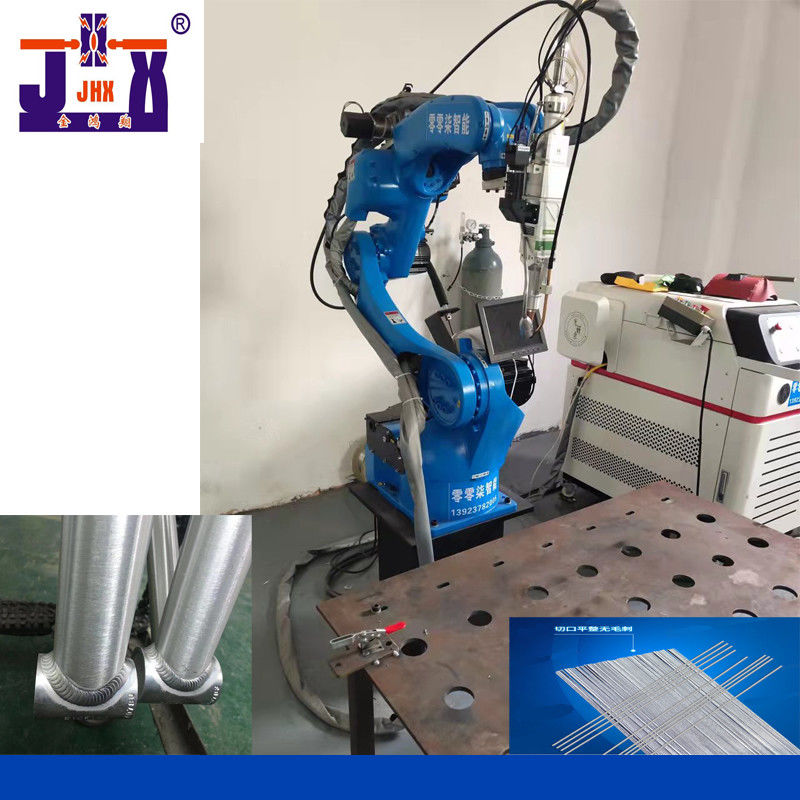

lazer kaynak robotu kaynak robotu
Kaynak ürünleri alüminyum, paslanmaz çelik ve elektronik metal bileşenlerdir,
ince veya küçük olan ve daha yüksek kaynak gereksinimleri gerektiren.Genel olarak,
lazer kaynak robotları kullanılabilir.
Bu lazer kaynak robotunun en iyi konfigürasyonu:
| Yapılandırma Adı |
hayırlı duygular |
miktar |
| Robot gövdesi |
Karnopu.CRP-RH14-10-W, 1,44 m kol açıklığı, yük 20 KG |
1 takım |
| Kontrol Kabini |
CRP (G4 nesli) sürücü kontrollü entegre kontrol kabini, altı eksenli bağlantı. |
1 takım |
| Koruyucu trafo |
Denetleyicide yerleşik anti parazit izolasyon koruma trafosu |
1 adet |
| Ara bağlantı hattı |
6m bağlantı kontrol hattı |
1 grup |
| Öğretim pandantifini programlama |
6 metre çizgi öğretim pandantifi, dokunmatik dijital ekran |
1 adet |
| Kontrol kutusunu başlat |
Standart start stop kontrol kutusu, 6 m hat |
1 adet |
| Lazer kaynak makinesi |
Han's Yueming 1500W lazer kaynak makinesi |
1 takım |
| Kaynak makinesi aksesuar paketi |
Kaynak makinesi aksesuar paketi |
1 grup |
| lazer kafası |
Otomatik kaynağa özel (Shanghai Enhanced Laser) |
1 grup |
| su tankı |
Dahili su deposu |
1 takım |
| Robot montaj tabanı |
20 mm kalınlığında karbon çelik levhanın kaynaklanması ve işlenmesi |
1 adet |
Robot gövdesinin performans özellikleri
· Kol açıklığı 1,44 metredir.Tasarım son derece kompakttır ve yere veya baş aşağı esnek bir şekilde kurulabilir.
· Geniş çalışma alanı, hızlı çalışma hızı ve yüksek tekrarlanan konumlandırma hassasiyeti ile çok çeşitli kaynak uygulamaları için uygundur.
· Kontrol sisteminden bağımsız bir güvenlik acil durdurma panosu ile donatılmıştır ve acil durdurmanın güvenilirliğini sağlamak için çift devreli acil durdurma sağlamak üzere güvenlik rölesi devresi benimsenmiştir.
· Robot gövdesi oldukça esnek özel kablo kullanır.
· Dahili üç fazlı trafo, güç kaynağının daha kararlı olmasına yardımcı olmak için 380V ve 220V'yi izole eder.Dahili üç fazlı filtre, EMC ve EMI'nin performansını etkili bir şekilde artırabilir.
· Robot gövdesi kaynak ihtiyacını karşılamak için çift devreli gaz boruludur.
· 6 eksenli orta deliğin iç çapı 44 mm'dir, su soğutmalı torç ve körüklü torç kurulum gereksinimlerini karşılayabilir.
· Son derece esnek kaynak kablosu dahilidir.
Kaynak iş parçası
ROBOT GÖVDE TEKNİK PARAMETRELERİ
| modeli |
|
CRP-RH14-10-W |
| kol formu |
|
Dikey çoklu eklemler |
| Özgürlük derecesi |
|
6 eksen |
| Maksimum yük |
|
10kg |
| Tekrarlanan konumlandırma hassasiyeti |
|
±0,08 mm |
| Maksimum ulaşma mesafesi |
|
1454mm |
| robot vücut ağırlığı |
|
170kg |
| kurulum modu |
|
Zemin, baş aşağı montaj, duvar montajı |
|
maksimum seyahat
|
eksen 1 |
Yere/ters montaj-167°~167°, duvara montaj -30°~30° |
| eksen 2 |
-155°~90° |
| eksen 3 |
-175°~240° |
| eksen 4 |
-190°~190° |
| eksen 5 |
-105°~130° |
| eksen 6 |
-105°~130° |
|
maksimum eksen
hız
|
eksen 1 |
169°/s |
| eksen 2 |
169°/s |
| eksen 3 |
169°/s |
| eksen 4 |
301°/S |
| eksen 5 |
220°/s |
| eksen 6 |
743°/S |
|
izin verilebilir
tork
|
eksen 4 |
20N.m |
| eksen 5 |
5 20 Nm |
| eksen 6 |
11 Nm |
|
izin verilebilir
atalet momenti
|
eksen 4 |
0.5kg.m2 |
| eksen 5 |
0.5kg.m2 |
| eksen 6 |
0.16kg.m2 |
|
Kurulum
çevre
|
ortam sıcaklığı |
0~45°C |
| bağıl nem |
%20~80(Yoğunlaşma yok) |
| titreşim |
0.5G'nin altında |
| Diğerleri |
Robot kurulumu şunlardan uzak olmalıdır: Yanıcı veya aşındırıcı sıvılar veya gazlar .
Elektriksel parazit kaynakları |
| IP seviyesi |
|
Gövde IP54, bilek IP67 |
| Avantaj özellikleri |
|
Kompakt yapı, yüksek hız, yüksek hassasiyet, yüksek genişletilebilirlik ve kolay kullanım, |
| Uygulama |
|
Kaynak.kesme.montaj.taşıma, işaretleme.taşlama |
deponun köşesi
"Amacımız:
Her cihaz, daha iyisini yapmalıyız!!
hatırlatma:
Ürünlerimiz sürekli olarak yükseltilir ve geliştirilir.
Renk veya yapı değişirse, gerçek nesne geçerli olacaktır"
