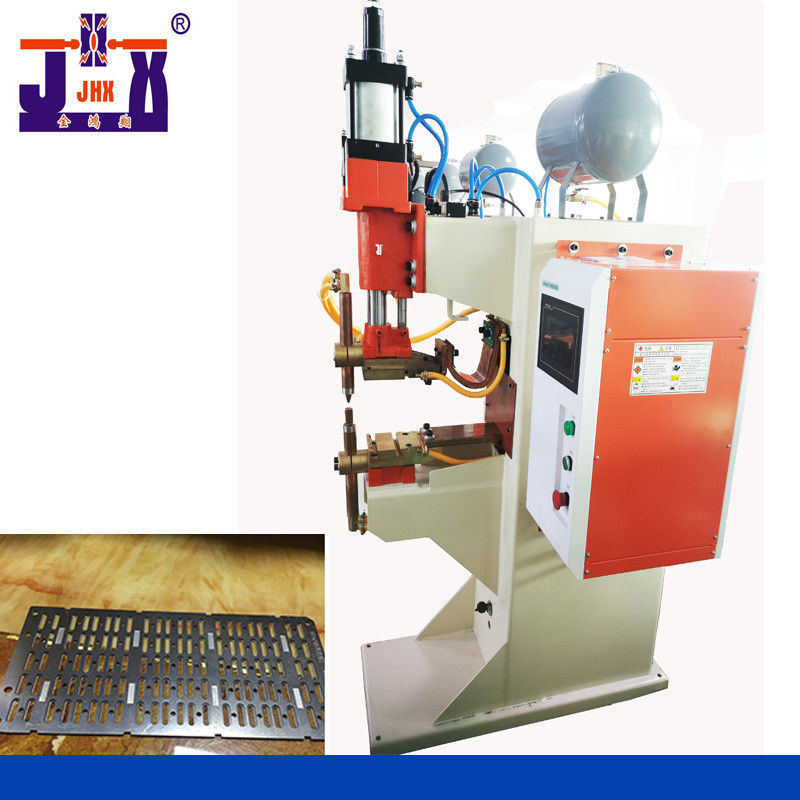

Ara Frekans Çevirici Nokta Kaynakçısı 220KVA Paslanmaz Çelik Nokta Kaynakçısı

Ara frekans invertörlü punta kaynak makinesi Paslanmaz çelik kaynağı için

Performans özellikleri

Orta frekanslı DC dirençli kaynak kontrolörü aşağıdaki avantajlara sahiptir:
Özellikle bakır, alüminyum, nikel, molibden, tungsten, manganez, altın, gümüş ve diğer demir dışı ve değerli metallerin hassas bağlantısı için uygundur.Pil tesislerinde, elektrikli ışık kaynağı tesislerinde, otomobillerde, tıbbi cihazlarda, fotoelektrik iletişim tesislerinde, mikro motor tesislerinde ve çip indüktörlerinde ve yüksek sıcaklık emaye tel / ultra ince emaye tel (minimum 0.02mm) bobinlerinde yüksek kullanılmaktadır. müşteri gereksinimleri, Metal tel kaynağı, nikel kap, kesme teli kaynağı, CCFL kaynağı, sigorta, filaman kaynağı vb.
1. AC akım kaynak bölgesinden geçerken yüzey etkisinden dolayı ıraksar.Aksine, orta frekanslı kaynak makinesinden çıkan küçük dalgalı çıkışlı DC akımı, kaynak bölgesinden geçerken merkeze bir "küme etkisi" verir.Kaynak ısısını konsantre edebilir ve kaynak eklemi etrafındaki ısıdan etkilenen bölgeyi azaltabilir.Bu özellik özellikle çok katmanlı levhaların ve kalın levhaların kaynağı için önemlidir;
2. Orta frekanslı DC kaynakçının çıkışı, kararlı akım ve yüksek kontrol doğruluğu ile sürekli DC'dir.DC'nin gruplama etkisi ile birleştiğinde, kaynak işleminde çok az sıçrama olmasını veya hiç sıçrama olmamasını sağlayabilir.
3. Orta frekanslı DC kontrolör DC akımını çok küçük dalgalanmalarla ve sıfır geçiş etkisi olmadan verir.Bu nedenle hafif alaşım, ısıya dayanıklı çelik, hassas parçalar, yüksek hızlı dikiş kaynağı ve yüksek kaynak kalitesi gereksinimleri olan durumlarda vazgeçilmez avantajlara sahiptir.

Punta kaynak elektrodu,

Nokta kaynak elektrodu, su + elektrik kaynak kafasından geçen bakırdan oluşur.Elektrodu koruyabilen ve kaynak süresini artırabilen su soğutma döngüsü gerçekleştirilebilir.

Farklı kaynak noktaları, farklı kaynak bağlantıları gerektirir.

Orta frekanslı DC dirençli kaynak kontrolörü ve AC kontrolü arasındaki karşılaştırma

1. AC akımı kaynak bölgesinden geçtiğinde yüzey etkisinden dolayı farklılaşacaktır.Aksine, orta frekanslı kaynakçı DC akımını çok küçük dalgalanmalarla verir.
Kaynak alanında merkeze doğru bir "demetleme etkisi" vardır.Kaynak ısısını konsantre edebilir ve kaynak noktasının etrafındaki ısıdan etkilenen bölgeyi azaltabilir.Bu özellik özellikle çok katmanlı levhaların ve kalın levhaların kaynağı için önemlidir;
2. AC kaynak makinesi, AC doğrama modunu benimser, bu nedenle, AC kaynak makinesinin kaynak yapmasına neden olan süreksiz akım ve yüksek akım tepe noktası özelliklerine sahiptir.
Kaynak işlemi sırasında kaynak yüzeyine zarar verecek ve üreticiye çok fazla iş getirecek çok fazla sıçrama üretmek kolaydır.Orta frekanslı DC kaynak makinesi, kararlı akım ve yüksek kontrol doğruluğu ile sürekli DC akımı verir.Ek olarak, DC akımının gruplama etkisi, kaynak sırasında çok az sıçrama olmasını veya hiç sıçrama olmamasını sağlar.
3. Orta frekanslı DC kontrolör, DC akımını sıfır geçiş etkisi olmadan çok küçük dalgalanma ile verir, bu nedenle hafif alaşım, ısıya dayanıklı çelik, hassas parçalar, yüksek hızlı dikiş kaynağı ve kaynak kalitesi için yüksek gereksinimlerin olduğu durumlarda yeri doldurulamaz avantajlara sahiptir. .

Diğer isimler

Punta kaynak makinesi, orta frekanslı punta kaynak makinesi, kaynak makinesi,,

otomobil somun punta kaynak makinesi, bakır levha punta kaynak makinesi, galvanizli sac punta kaynak makinesi, paslanmaz çelik punta kaynak makinesi

Ürün Açıklaması

Orta frekans ve güç frekansı kaynak etkilerinin karşılaştırılması





Ara frekanslı bir kaynak makinesiyle somunları kaynaklayın

2. Kontrol merkezi: ara frekans trafosu + ara frekans elektrik kontrol kutusu



3. Elektrik kabininin işlevleri



1. Çıkış gücü frekansı: 1kHz ~ 4kHz;
2. 32 takıma kadar kaynak spesifikasyonu programlanabilir;
3. Üç aşamalı ısıtma işlemi: ön ısıtma, kaynak ve tavlama;Kaynak bölümünde artan ve azalan bölümleri ve çevrim sürelerini tanımlayabilir;

4. Programlanabilir çıkış G / Ç bağlantı noktası: PLC, robot vb.'ye daha iyi uyum sağlamak için programlanabilir 3 segmentli çıkış;
5. Lehim bağlantısı sayımı, iş parçası sayısı, paketleme numarası ve elektrot taşlama sayımı gibi sayım sistemleri, çıktı yönetimi için uygundur;
6. İletişim ve BCD kod kontrol işlevi: uzaktan kumanda ve otomatik yönetimi gerçekleştirmek için endüstriyel bilgisayar, PLC ve diğer ekipmanlarla harici olarak bağlanabilir;

7. İkincil bobin, ikincil kaynak akımını gerçek zamanlı olarak geri besler ve daha doğru kaynak akımı kontrolü gerçekleştirmek için kapalı döngüye katılır;
8. Spesifikasyon parametrelerini uygun ve hızlı bir şekilde ayarlamak için kaynak spesifikasyonu ve proses parametrelerinin işlevini kopyalayın;
9. Kaynak akımı kayıt fonksiyonu, kolay referans için son 20 kez kaynak akımını kaydeder;

10. Geçmiş alarm bilgilerinin gözden geçirilmesini kolaylaştırmak için alarm kayıt fonksiyonu;
11. Akım kontrol doğruluğu: 5 ‰.





Orta frekanslı su soğutmalı transformatörün özellikleri



Ara frekans transformatörünün özellikleri:
1. Ara frekans transformatörü, doğrultucu modül, demir çekirdek, sargı ve su soğutmalı sirkülasyon sisteminden oluşur;
2. Düşük sekonder çıkış gerilimi ve yüksek trafo akımı;
3. Transformatörün sürekli yük oranı düşüktür ve iş kesintilidir;
