Çok kafalı punta kaynak makinesi Ara frekanslı güç kaynağı Değişken frekanslı güç kaynağı

Çok kafalı nokta kaynakçı
Ara frekans güç kaynağı
Değişken frekanslı güç kaynağı

Bu değişken frekansa giriş

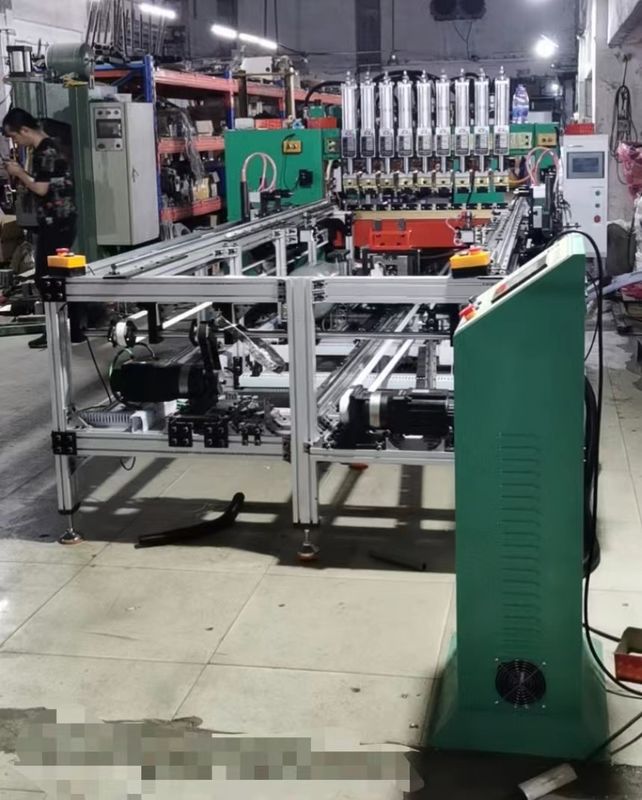

Portal kaynak makinesi ana bilgisayarı

1.150KVA*1 Tayvan su soğutmalı bakır trafo, 9 adet iki katmanlı silindir, 1200MM makine genişliği, 1000MM etkili kaynak genişliği.Gerçek ihtiyaçlara göre ayarlanabilen dokuz adet 100 MM uzunluğunda berilyum bakır elektrot sağlanmıştır.Bir dizi frekans dönüştürme sistemi.

2. Ana trafo, Tayvan su soğutmalı sıcaklık kontrollü tip, tamamı kırmızı bakır bobin, yepyeni yüksek dereceli silikon çelik, güçlü trafo, güçlü akım, maksimum kısa devre akımı 32000A'dır ve su sirkülasyonu ve sıcaklık kontrol cihazına sahiptir. makineyi yüksek akımla uzun süre çalışmaktan tamamen koruyun.Aşırı yük çalışması için otomatik kapanma koruması işlevine sahiptir.3. Yumuşak akım ve iyi kaynak etkisine sahip değişken frekans kontrolörü, elektrik şebekesi üzerinde iyi bir tampon etkisine sahiptir.Tayvan Yadeke solenoid valfı hızlı yanıt verir ve dayanıklıdır.

4. Silindir, küçük telin basıncına uygun iki katmanlı ayarlanabilir bir silindirdir.Hızlı, güçlü, ayarlaması kolay ve mesafeyi ve hava basıncını ayarlamak uygundur.

5. Ana çerçeve çerçevesi kalın levha metal takviyeli yapıya sahiptir, sağlam ve dayanıklıdır.
Otomatik besleme cihazı:

1. İki set örgü kaynak itme kalıbı ve iki takım kalıp, kaynak için yukarı ve aşağı değiştirilir.Zamandan ve yerden tasarruf edin.İtme kalıbı, doğrudan kaynak yapılabilen sıkıştırma kalıbını değil, kaynak kalıbını takmak için kullanılır.

2. Maksimum kalıp kurulum alanı 1m * 1.2m ağdır.

3. 2 set servo motor ve 1 set PLC+insan-makine arayüzü vardır.Tasarım kullanıcı dostudur ve ayarlanması kolaydır.Ekran arayüzü İngilizce'dir.

4. Manuel sikloid çalışırken, makine otomatik olarak kalıbı kaynak için gönderir, otomatik olarak geri döner, kalıbı otomatik olarak çıkarır ve malzemeyi çıkarır.

5. Uzun süreli stabilite sağlamak için alüminyum profil desteğini genişletin ve kalınlaştırın.

Genel bakış:

Ekipman, çok noktalı kaynağa dikkat ederek zamandan, işçilikten ve yüksek verimlilikten tasarruf sağlar.Genellikle ürün koşullarına ve müşteri gereksinimlerine göre özelleştirilir.

Transformatör ile:

çift ​​trafo tipi, tek trafo tipi, orta frekans tipi ve frekans dönüştürme tipi olarak yapılabilir.

Diğer isimler

Kuvvet katlama silindirlerinin sayısına göre:

4-20 silindir haline getirilebilir.

Ürün boyutuna göre:1m eninde ve 1.35M boyunda yapılabilmektedir.Veya 1,5 m genişliğinde, 1,35 M uzunluğunda veya 2 m * 1,35 M, birçok çeşit.Yükleme dolabı çıkışı ise, 1,5 m genişlik * 1,35 M uzunluk içinde yapmak daha iyidir.

Besleme moduna göre:

manuel olarak itilebilir, ön ve arka kalıpları otomatik olarak besleyebilir ve kalıp beslemesini otomatik olarak yukarı ve aşağı değiştirebilir.

başka bir isim

Portal nokta kaynakçısı, portal sıralı kaynakçı, çok kafalı nokta kaynakçısı,

çok noktalı kaynakçı, örgü sıralı kaynakçı, çok silindirli punta kaynakçı,

depolama rafı nokta kaynakçısı

Ortak güç frekanslı AC kontrolör ile karşılaştırıldığında, invertör kontrolör aşağıdaki avantajlara sahiptir:

1. Değişken frekanslı AC kontrol cihazının kontrol frekansı, kaynak sırasında sıçramayı azaltmak için yüksek kontrol doğruluğu ve sabit akım ile 5KHZ'dir;
2. Değişken frekanslı AC kaynak makinesi, güç frekans transformatörünü kullandığından, güç frekanslı kaynak makinesini dönüştürmek çok basit ve kullanışlıdır.Yalnızca orijinal güç frekanslı AC kontrolörünü değişken frekanslı AC kontrolörle değiştirmek gerekir;
3. Alüminyum, galvanizli sac, yüksek gerilimli çelik, paslanmaz çelik, magnezyum alaşımı, karbon çeliği ve titanyum iyi kaynak etkisi ile kaynaklanabilir;
4. Üç fazlı 380V AC güç girişi, yüksek güç faktörü ile dengesiz üç fazlı güç şebekesi girişi sorununu çözer;
5. Ara frekans DC denetleyicisi için kullanılan ara frekans transformatörü bir doğrultucu diyot içerdiğinden ve diyot üzerinde güç kaybına neden olacak 0,7 V'luk bir boru voltaj düşüşü vardır.Akım ne kadar büyük olursa, diyot üzerindeki güç kaybı o kadar büyük olur.Bu nedenle değişken frekanslı AC kontrolör, yüksek güçlü uygulamalarda daha fazla avantaja sahiptir.

Frekans dönüştürme kontrolörünün ana işlevsel özellikleri

1. Değişken frekanslı çıkış güç kaynağının frekansı: 25HZ-400HZ programlanabilir;
2. 64 takıma kadar kaynak özelliği programlanabilir;
3. Üç aşamalı ısıtma işlemi: ön ısıtma, kaynak ve tavlama;Kaynak bölümünde artan ve azalan bölümleri ve çevrim sayısını tanımlayabilirsiniz;
4. Programlanabilir çıkış G/Ç bağlantı noktası: programlanabilir 3 segmentli çıkış, PLC, robot vb. ile daha iyi uyum;
5. Lehim bağlantısı sayımı, iş parçası numarası, paketleme numarası ve elektrot taşlama sayımı gibi sayma sistemleri üretim yönetimini kolaylaştırır;
6. İletişim ve BCD kod kontrol işlevi: uzaktan kumanda ve otomatik yönetim elde etmek için endüstriyel kişisel bilgisayar, PLC ve diğer ekipmanlarla harici olarak bağlanabilir;
7. İkincil bobin, ikincil kaynak akımını gerçek zamanlı olarak geri besler ve daha doğru kaynak akımı kontrolü elde etmek için kapalı döngüye katılır;
8. Spesifikasyon parametrelerini kolaylaştırmak ve hızlı bir şekilde ayarlamak için kaynak spesifikasyonu proses parametreleri kopyalanabilir;
9. Kaynak akımı kayıt fonksiyonu, kolay referans için son 20 kez kaynak akımını kaydeder;
10. Geçmiş alarm bilgilerini görüntülemek için uygun alarm kaydı işlevi;
11. Akım kontrol doğruluğu: 5 ‰.

Teknik parametreler:



机型 Modeli	额定容量 Nominal güç KVA	输入电压 Giriş voltajı V	额定频率 Nominal frekans HZ	最大短路电流Maksimum kısa devre akımı A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
