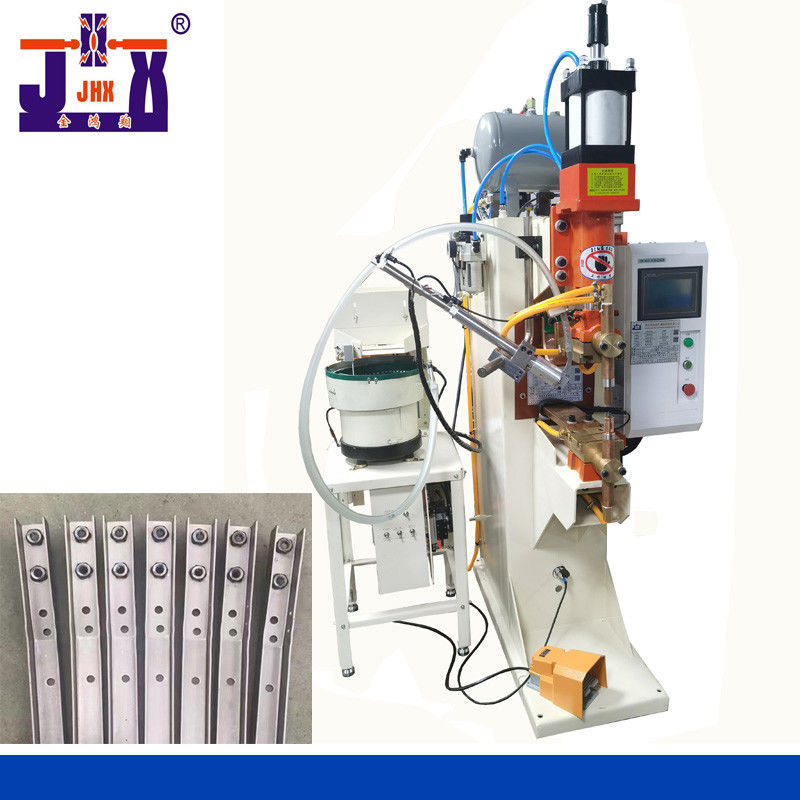

Ara Frekans Somunlu Otomatik Nokta Kaynakçı

Ara Frekans Somunlu Otomatik Nokta Kaynakçı

İsim:

jlbd orta frekanslı nokta kaynakçı,

somun punta kaynakçısı,

somun otomatik besleme nokta kaynakçısı,

otomatik besleme nokta kaynakçısı,

somun kaynakçısı

İşlev ve uygulama:

İşlev:

Verimli, zaman kazandıran ve emek tasarrufu sağlayan demir sac veya demir boruya otomatik somun besleme ve punta kaynağı için kullanılır.

Uygulamalar:

otomobil imalatı, mekanik montaj, havacılık imalatı, gemi yapımı.

Yüksek kaynak gereksinimi olan ürünler için ağırlıklı olarak orta frekanslı güç kaynağı kullanılır.Gereksinimler çok yüksek değilse, güç frekanslı güç kaynağı da kullanılabilir.

Genel yapı

Performans özellikleri:

1.Tüm makine mükemmel tasarıma, hassas işlemeye, sorunsuz işbirliğine, güzel ve sağlam kaynağa sahiptir.
Büyük gaz depolama borusu, yüksek kaliteli iki parçalı, su sirkülasyonu elektrot çubuğu, ayarlanabilir kombine silindir, yivli kalınlaştırılmış üst ve alt bakır kapaklar.

1-1 Ayarlanabilir bağlantı silindiri, geniş çaplı, büyük basınç, uygun strok ayarı

1-2 Sabit bakır kapak, kalıbı sabitlemek için uygun olan T şeklinde bir yive sahiptir.

1-3 Tayvan SNS çift hava kaynaklı işlemci, hava basıncını kontrol edip düzenleyebilir, havadaki suyu filtreleyebilir ve solenoid valf için yağlama yağı sağlayabilir.Kaliteli, dayanıklı ve kararlı.

1-4 Büyük kapasiteli hava deposu, punta kaynak makinesini pnömatik olarak daha kararlı hale getirir.

1-6 Su dolaşan su soğutmalı elektrot

2.Otomatik somun besleme cihazı

2-1. Hassas üretim teknolojisi, hassas montaj, sıkı testler, istikrarlı ve güvenilir performans

2-2. Titreşimli disk, döner disk tipinden farklı olarak somunları eleme yöntemini benimser.Yüksek verimli tarama, uygun arıza bakımı ve düşük gürültüye sahiptir.Tarama somunları, taşıma tabancası kafasının somun beslemesini sağlayabilen dakikada 50-80 / dak'ya ulaşabilir.Ustaca tasarım sürecinden sonra somun, %99,9 anti-reaksiyon işlevine ulaşabilir.Çıkış somununun ters çevirme oranının o olmasını sağlamak için çoklu tepkime önleyici tasarım benimsenmiştir.farklı somunların farklı titreşimli disklere ihtiyacı vardır.

2-3. Uygulanabilir somun özellikleri: m5-m6-m8-m10-m12 ve flanş somunu yuvarlak somun

Somun yerleştirme pimi - alaşımlı bakır

Besleme somunu şeklindeki ekran

İletim boru hattı gösterisi

3. Güç kontrolü varsa:

3-1.Orta frekanslı kaynak makinesinden çıkan küçük dalgalanma çıkışlı DC akım, kaynak bölgesinden geçtiğinde, merkeze bir "küme etkisi" vardır.Kaynak ısısını konsantre edebilir ve kaynak eklemi etrafındaki ısıdan etkilenen bölgeyi azaltabilir.Çok katmanlı levhaların ve kalın levhaların kaynağında daha etkilidir.Bakır, alüminyum, nikel, molibden, tungsten, manganez, altın, gümüş ve diğer demir dışı ve değerli metallerin hassas kaynağı için daha uygundur.

3-2.Orta frekanslı DC kaynak makinesi, kararlı akım ve yüksek kontrol doğruluğu ile sürekli DC üretir.Ek olarak, DC'nin küme etkisi, kaynak işleminde çok az veya hiç sıçrama olmamasını sağlar.

3-3.Orta frekanslı DC kontrolör, minimum dalgalanma ve sıfır geçiş etkisi olmayan bir DC akımı verir, bu nedenle hafif alaşım, ısıya dayanıklı çelik, hassas parçalar, yüksek hızlı dikiş kaynağı ve yüksek kaynak kalitesi gereksinimleri olan durumlar için daha uygundur.

3-4.Eğer kontrolör.Çıkış gücü frekansı: 1kHz ~ 4kHz;32 takıma kadar kaynak spesifikasyonu programlanabilir;Üç aşamalı ısıtma işlemi: ön ısıtma, kaynak ve temperleme;Akım kontrol doğruluğu: 5 ‰.

3-5.Ara frekans transformatörünün manyetik çekirdeği, nano amorf demir bazlı şeritten yapılmıştır.Nano amorf demir bazlı malzemeler, yüksek manyetik akı yoğunluğuna, yüksek geçirgenliğe, yüksek Curie sıcaklığına, yüksek termal kararlılığa, küçük girdap akımı kaybına, düşük demir kaybına ve yüksek manyetik indüksiyon gücüne sahiptir.

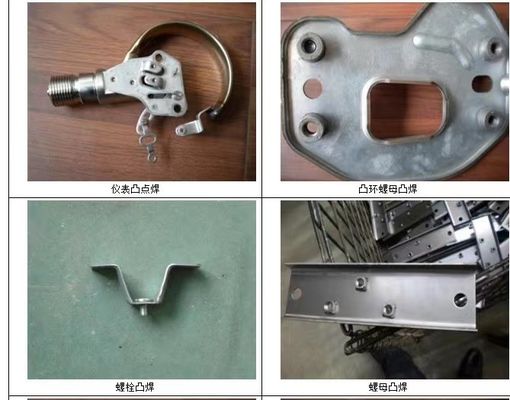

Kaynak somunu ekranı

Sıcak ipucu:

ürünlerimiz sürekli olarak yükseltilir ve geliştirilir.

Renk veya yapı değişirse, gerçek nesne geçerli olacaktır.
