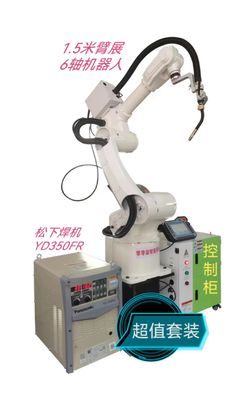

Standart CO2 Kaynak Robotu Esnek Robotik Kaynak Sistemleri 1500MM Bom

Standart CO2 kaynak robotu


Yapılandırma:

1. Robot gövdesi, 1 takım CRP1410-10 (6 eksenli bağlantı).Bom 1500MM uzunluğundadır.Bir robot tabanı.

2. Kontrol kabini, CRP (G4 nesli) sürücü kontrollü entegre kontrol kabini ve bir adet 6 eksenli bağlantı koordinasyon kabini.

3. Koruyucu transformatör, kontrolör 3KW, bir parazit önleyici izolasyon koruma transformatörü ile donatılmıştır.

4. Ara bağlantı hatları, 6 m'lik bağlantı kontrol hatlarından oluşan 2 grup.

5. Programlama öğretme cihazı, 6m satır öğretme cihazı ve tek dokunuşlu dijital ekran.

6. Bir kontrol kutusu, standart start stop kontrol kutusu ve iki adet 6m kablo.

7. Robot için özel kaynak makinesi, bir adet Meggitt 350 standart karbondioksit kaynak makinesi.

8. Kaynak tabancası, robot için bir çarpışma önleyici kaynak tabancası seti.

9. Bir grup kaynak kablosu, 3m kablo ve 6m kontrol hattı.

Robot gövdesinin performans özellikleri

· Kol açıklığı 1,5 metredir.Tasarım son derece kompakttır ve yere veya baş aşağı esnek bir şekilde kurulabilir.

· Geniş çalışma alanı, hızlı çalışma hızı ve yüksek tekrarlanan konumlandırma hassasiyeti ile çok çeşitli kaynak uygulamaları için uygundur.

· Kontrol sisteminden bağımsız bir güvenlik acil durdurma panosu ile donatılmıştır ve acil durdurmanın güvenilirliğini sağlamak için çift devreli acil durdurma sağlamak üzere güvenlik rölesi devresi benimsenmiştir.

· Robot gövdesi oldukça esnek özel kablo kullanır.

· Dahili üç fazlı trafo, güç kaynağının daha kararlı olmasına yardımcı olmak için 380V ve 220V'yi izole eder.Dahili üç fazlı filtre, EMC ve EMI'nin performansını etkili bir şekilde artırabilir.

· Robot gövdesi kaynak ihtiyacını karşılamak için çift devreli gaz boruludur.

· 6 eksenli orta deliğin iç çapı 44 mm'dir, su soğutmalı torç ve körüklü torç kurulum gereksinimlerini karşılayabilir.

· Son derece esnek kaynak kablosu dahilidir.
