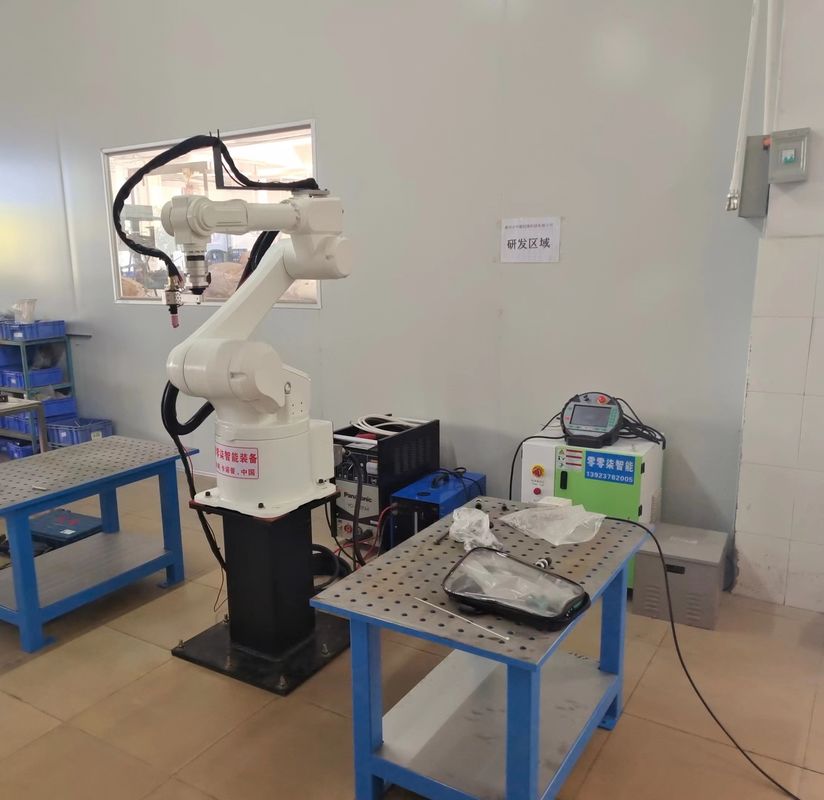

Orta ve kalın levhalar için kaynak robotu
Orta ve kalın levhaların kaynak uygulaması
Teknik özellikler:
CRP robotunun yüksek kararlılığı, kalın levha kaynağının temelidir;
Döner kaynak + çoklu form arama + ark izleme, plaka kaynağının temel işlevidir.
CRP robotunun bu ark kaynağı yazılım paketlerinin işlevleri,
piyasada kullanılmış ve stabilitesi onaylanmış;
Kararlı döner kaynak, kaynak genişliğini etkili bir şekilde artırabilir;
Başlangıç noktasının ve bitiş noktasının doğru bir şekilde aranması için çeşitli konum bulma biçimleri kullanılır.
iş parçasının sapmasına uyum sağlamak için çeşitli kaynaklar;
Kaynak sırasında, neden olduğu kaynak sapmasını düzeltmek için ark izleme kullanılacaktır.
kaynağın deformasyonu veya iş parçası sapması ile;
Çok katmanlı ve çok kanallı yazılım, çok katmanlı hızlı ve esnek bir şekilde uygulayabilir
ve çok kanallı programlama;
Uzun süreli yüksek akım kaynağını destekleyen 500A su soğutmalı oyuk kaynak tabancası;
(Kaynak teli konumlandırma fonksiyonu gerekiyorsa, lütfen kaynak tabancasını aşağıdaki gibi seçin:
tel sıkıştırma su soğutma tabancası)
Robot ve kaynak makinesi, tam dijital iletişim sayesinde hızlı ve kararlıdır;
Tek/çift darbeli kaynak makinesi, eğer karışık gaz tam akım bölümünde düşük sıçramalı kaynak gerçekleştirebiliyorsa
kısa ark darbe teknolojisi ile kaynak hızı daha hızlıdır;Yüksek frekanslı titreşimli enerji kontrolü ile, t
Erime derinliği daha derin, ısı girdisi daha düşük ve pullar daha güzel;
Pürüzsüz kısa devre geçiş teknolojisi ile kaynak dikişi tek tiptir ve kalıplama güzeldir;
Kodlayıcı geri bildirimi ile tel besleme daha kararlıdır ve parazit önleyicidir;
Kaynak makinesi bir konum bulma fonksiyonu ile donatılmıştır, bu nedenle bir konum bulma plakası eklemenize gerek yoktur
Uygulama kapsamı:
6mm-30mm karbon çeliği
Kaynak sırasında büyük iş parçası sapması ve büyük deformasyon ile kalın levha kaynağı için,
şu seçenekler mevcuttur: nokta arama ve yay izleme
Uygulama alanı:
Otomobil parçaları, öğretim yardımcıları, elektrik kutusu, mobilya, tıbbi ekipman,
korkuluk, sac, bisiklet ve diğer endüstriyel parçalar

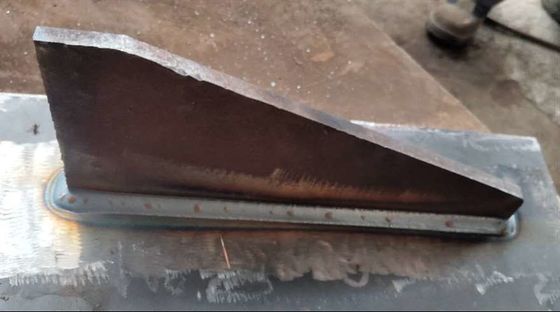

Kaynak iş parçası
ROBOT GÖVDE TEKNİK PARAMETRELERİ
| modeli |
|
CRP-RH14-10-W |
| kol formu |
|
Dikey çoklu eklemler |
| Özgürlük derecesi |
|
6 eksen |
| Maksimum yük |
|
10kg |
| Tekrarlanan konumlandırma hassasiyeti |
|
±0,08 mm |
| Maksimum ulaşma mesafesi |
|
1454mm |
| robot vücut ağırlığı |
|
170kg |
| kurulum modu |
|
Zemin, baş aşağı montaj, duvar montajı |
|
maksimum seyahat
|
eksen 1 |
Yere/ters montaj-167°~167°, duvara montaj -30°~30° |
| eksen 2 |
-155°~90° |
| eksen 3 |
-175°~240° |
| eksen 4 |
-190°~190° |
| eksen 5 |
-105°~130° |
| eksen 6 |
-105°~130° |
|
maksimum eksen
hız
|
eksen 1 |
169°/s |
| eksen 2 |
169°/s |
| eksen 3 |
169°/s |
| eksen 4 |
301°/S |
| eksen 5 |
220°/s |
| eksen 6 |
743°/S |
|
izin verilebilir
tork
|
eksen 4 |
20N.m |
| eksen 5 |
5 20 Nm |
| eksen 6 |
11 Nm |
|
izin verilebilir
atalet momenti
|
eksen 4 |
0.5kg.m2 |
| eksen 5 |
0.5kg.m2 |
| eksen 6 |
0.16kg.m2 |
|
Kurulum
çevre
|
ortam sıcaklığı |
0~45°C |
| bağıl nem |
%20~80(Yoğunlaşma yok) |
| titreşim |
0.5G'nin altında |
| Diğerleri |
Robot kurulumu şunlardan uzak olmalıdır: Yanıcı veya aşındırıcı sıvılar veya gazlar .
Elektriksel parazit kaynakları |
| IP seviyesi |
|
Gövde IP54, bilek IP67 |
| Avantaj özellikleri |
|
Kompakt yapı, yüksek hız, yüksek hassasiyet, yüksek genişletilebilirlik ve kolay kullanım, |
| Uygulama |
|
Kaynak.kesme.montaj.taşıma, işaretleme.taşlama |
deponun köşesi
"Amacımız:
Her cihaz, daha iyisini yapmalıyız!!
hatırlatma:
Ürünlerimiz sürekli olarak yükseltilir ve geliştirilir.
Renk veya yapı değişirse, gerçek nesne geçerli olacaktır"
